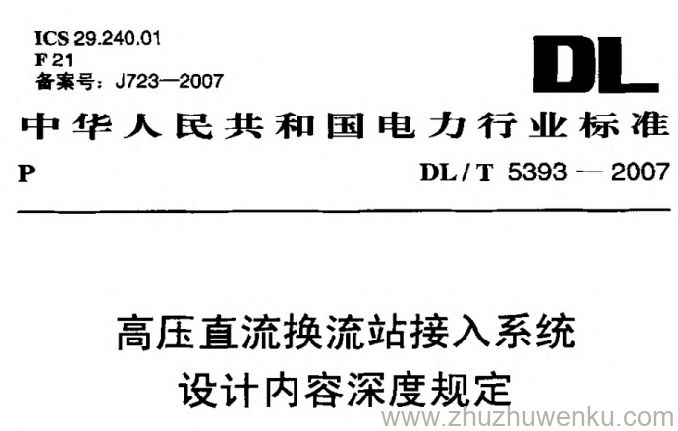

DL/T 5393-2007 pdf下载 高压直流换流站接入系统设计内容深度规定

DL/T 5393-2007 pdf下载 高压直流换流站接入系统设计内容深度规定

2.0.1高压直流换流站接入系统设计应与工程可行性研究同步，般在直流输电工程方案、输电容量和电压确定后进行，其成果审定后作为换流站开展预初步设计和编写功能规范书的依据。

2.0.2 直流换流站接入系统设计的主要内容包括系统一次部分和系统二次部分。一次部分主要明确换流站在电力系统中的地位和作用，进行换流站接入系统方案论证和电力系统计算，提出系统对换流站设计和主要技术参数的要求。二次部分提出系统继电保护、安全稳定控制装置、相角测量装置、系统调度自动化、通信系统的接入系统方案。

2.0.3 开展直流换流站接入系统设计工作的依据和基础是电网规划设计、大型电厂输电系统规划设计、本工程系统方案论证及
相应的评审意见。

2.0.4 直流换流站接入系统设计应以安全稳定为基础、以经济效益为中心，做到远近结合、科学论证。推荐的接入系统方案宜与电网规划相协调，要技术先进、经济合理、接线简洁、运行灵活，适应性强。换流站设计和设备参数选择应满足系统运行要求，使直流输电工程成为电网总体规划的有机组成部分。

2.0.5 开展直流换流站接入系统设计时，整流站与逆变站应互相配合，统一协调。
