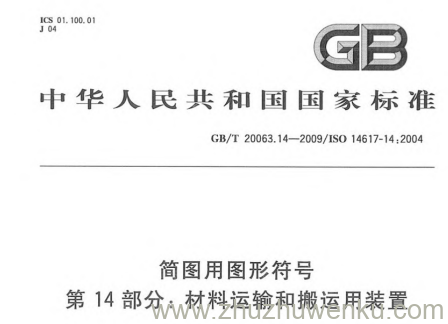

GB/T 20063.14-2009 pdf下载 简图用图形符号 第14部分：材料运输和搬运用装置

GB/T 20063.14-2009 pdf下载 简图用图形符号 第14部分：材料运输和搬运用装置，GB/T 20063.14‑2009 等同采用国际标准，规定简图中材料运输和搬运用装置的图形符号。收录传送带、输送机、提升机、料斗、阀门卸料装置、物料存储装置等设备符号图样，标明符号编号、名称与功能释义，说明符号选用、变形以及与限定符号组合的使用规则，附带工程简图应用示例。标准重在体现物料输送搬运功能，不反映设备实际外形。适用于矿山、化工、建材等工艺流程图绘制，统一物料搬运设备图示表达，降低识图歧义，为工程图纸设计、CAD 符号库搭建、技术文件编制提供标准化图形符号依据。
